图表使用方式_v2.1.0

点击观看本节视频

图表目前可以支持【折线图】【面积图】【柱状图】【条形图】【饼图】【雷达图】几种。
添加图表不仅要将图表绑定单元格，部分图表还要配合单元格属性中的【图表系列名称】和报表属性中的【图表X轴属性】来一起进行配置。
添加图表前需要先选中绑定的单元格选区，选区选中后再点击图表按钮进行添加，并根据自己的需要选择对应的图表类型
因为是报表模板中添加图表，都是绑定的动态单元格属性，并不是绑定的实际数据，所以图表显示会有问题，这不需要担心，查看报表的时候就会正常显示数据了。

【图表系列名称】是折线图，面积图，柱状图，条形图，雷达图中的系列分类名称，方便区分哪个颜色对应哪个数据，如下图所示：

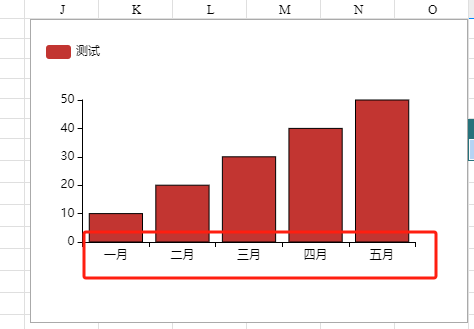

【图表X轴属性】：用来设置折线图，面积图，柱状图，条形图，雷达图中的的x轴属性，饼图的系列名称，如下图所示

【图表X轴属性】配置内容：
【图表标题】：下拉选择项目，会显示目前页面所有的图表
【数据来源】：提供两个选项，自定义和数据集。
当选择自定义时，填写X轴数据，格式是数组格式，例如['测试1','测试2','测试3','测试4','测试5']，适用于固定数据条数情况
当选择数据集时，需要选择数据集和对应的数据集属性，会动态获取数据集对应的值并设置为x轴属性值，适用于动态数据情况

【注意】 需要注意绑定单元格的扩展方向和图表数据是否转置保持一致，
当绑定单元格的扩展方向是向下扩展时，不需要进行转置
当绑定的单元格扩展方向是向右扩展时，需要进行转置
如下图所示：
